En febrero de 2018, publicamos en nuestro blog un artículo,
en el cual, explicábamos el proceso de diseño de una escalera compensada de ámbito restringido (interior de viviendas), cumpliendo las exigencias frente al riesgo de caídas prescritas en el CTE-SUA1. Aquel artículo, nació de la necesidad de contar con un recurso
permanente de consulta, para explicar a nuestros alumnos, en su primer diseño
de escalera compensada, el proceso de proyección en planta una escalera
compensada cumpliendo las disposiciones reglamentarias establecidas.
Hoy, tras 44 días de confinamiento en España, provocado con
el Covid-19, y continuando
el proceso formativo de nuestros alumnos mediante la tele-formación, en el Dpto. de Edificación hemos creado
otro recurso de consulta en el que vamos a describir, paso a paso, el procedimiento
de sección de la escalara que explicamos en el anterior artículo. Para que no resulte una entrada excesivamente larga, la
vamos a dividir en varias partes, en las cuales, de forma progresiva, se
explicará el modo de elaborar la sección de una escalera compensada, incluyendo
la barandilla. Así pues, publicaremos los siguientes artículos, comenzando hoy
por el primero:
· Sección de la escalera por el plano de corte
· Proyección de las partes de escalera que no sean
seccionadas
· Proyección de la barandilla que cierra el ojo de
la escalera.
Condiciones previas al proceso de sección de la escalera
compensada. -
En esta serie de artículos no vamos a entrar en el cálculo
de las escaleras, en el cual se determinará el número de tabicas necesario para
salvar una altura concreta, ni tampoco la relación huella/contrahuella ideal,
para conseguir una pendiente de escalera que se adapte a la mayoría de la
población usuaria de la misma. En nuestro caso, y como ejercicio de clase, dado
que cada estudiante dispone de una altura libre diferente, tampoco vamos a
adoptar el número máximo de 16 tabicas consecutivas, que establece el Código Técnico de la Edificación en
su apartado SUA1 (Seguridad de Utilización y Accesibilidad), para disponer una meseta
de descanso, cuya longitud debe ser, al menos, igual a la de la anchura que se
disponga en la escalera.
Así pues, para comenzar con el desarrollo de la parte
seccionada de la escalera, tomaremos como altura libre, o distancia a salvar, una
altura de 3,37 m. Entendiendo por tal, la distancia de suelo terminado desde el
arranque de la escalera, hasta el suelo terminado del desembarco o finalización
de la misma. También deberemos disponer previamente de la planta de la escalera
compensada que ya explicamos en la entrada citada al inicio de este artículo.
 |
| Planta de escalera compensada |
Objetivo de la sección. -
Una de las misiones de las secciones en un proyecto
arquitectónico, es la de clarificar las relaciones espaciales entre las
estancias superiores e inferiores de un edificio, en especial las
comunicaciones verticales que se disponen en el edificio objeto de estudio. Dicho
esto, al menos una sección debe realizarse por la escalera, en el sentido
longitudinal de la misma, de forma que se corte el primer tramo, desde donde
parte o arranca la escalera, y se vea proyectado el segundo tramo, en caso de
tenerlo.
Sección de la escalera por el plano de corte. -
1º. - Dispondremos de un segmento vertical de la misma
longitud que la altura libre que debe salvar nuestra escalera (3,37 m). Ésta
altura libre la dividiremos en tantas partes como tabicas nos salgan en el
cálculo de la escalera (19) y que deben coincidir en número, con las dibujadas
en la planta de nuestra escalera a seccionar.
Para ello, si trabajamos en AutoCAD,
utilizaremos la opción DIVIDE, y
seleccionando el segmento vertical, anotaremos como número de divisiones 19.
2º. – Para verlo mejor, señalaremos en la planta con puntos las tabicas que van a ser seccionadas. En planta y alzado se verá así:
3º. - Tomaremos la primera tabica de la planta y la
subiremos con una línea vertical hacia el alzado, hasta que se corte con la
horizontal que trazaremos desde la primera división de la línea que representa
la altura libre a salvar.
4º. - Si consideramos un material de revestimiento como el
mármol, haremos una separación hacia el interior de la escalera, es decir,
hacia abajo y la derecha en nuestro caso, de 2,5 cm, para representar la
sección del material de revestimiento de la escalera.
6. - Si además queremos representar el bocel (parte en voladizo de
la huella), que no se tiene en cuenta para la dimensión de la huella, según el
CTE; se verá parecido a ésta imagen.
7º. - Para terminar, podemos unificar la geometría de la huella, bocel y contrahuella
en una sola entidad como polilínea (en ACAD),
puesto que la tabica va a ser la misma en toda la escalera y la huella variará
cuando entremos en la zona de compensación de escalones.

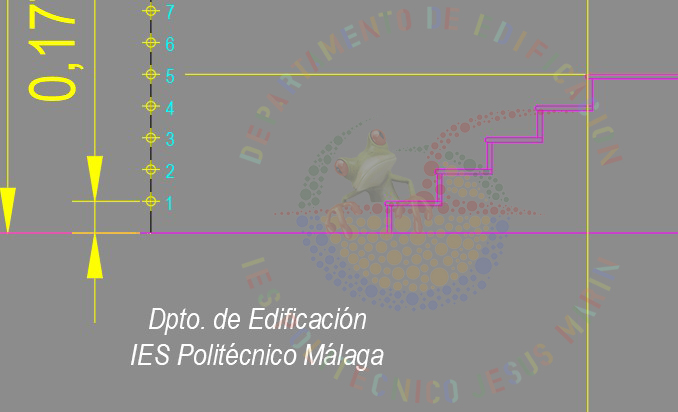

8º.- El siguiente paso, es desplazar la línea auxiliar desde
la tabica nº1 a la tabica nº 2, tanto en la planta de la escalera, como desde
la división nº1 a la división nº 2 de la línea vertical de altura libre. En el
punto de corte de ambas líneas (punto azul cian sobre las líneas amarillas),
podemos copiar el perfil del peldaño (huella + contrahuella o tabica) que hemos constituido en el paso anterior,
tomándolo desde el punto homólogo (intersección de las mismas líneas
vertical-horizontal) del primer peldaño. Al tiempo que recortamos los elementos
sobrantes del primer peldaño.
9º. - Repetiremos éste proceso, tantas veces como tabicas
tengamos, emparejando la línea vertical con la horizontal de cada contrahuella,
cuyo punto de intersección nos permitirá copiar y adaptar la huella a la nueva
tabica seccionada.
10º. - Para las tabicas compensadas seguiremos el mismo
proceso, sabiendo que las dimensiones de las contrahuellas se van a mantener y
van a variar las dimensiones de las huellas, según vaya avanzando el plano de
corte A-B, hasta la finalización de la sección.
Sección de la estructura de la escalera. -
Una vez realizada la sección de los peldaños, pasaremos a
representar la sección de la estructura de la escalera. Las escaleras se
sustentan mediante una losa inclinada, la cual mantiene la misma pendiente que
la escalera. Habitualmente, en el fondo de la escalera, se establece un apoyo
de la losa. En las escaleras compensadas, que introducen peldaños en el lugar
donde se dispone el descansillo o meseta, generando una losa alabeada, sobre la
cual, se acomodan los peldaños en forma de abanico que avanza con la dirección
de ascenso de la escalera, es decir en los tres ejes espaciales (x,y,z). Eso
supone una dificultad para apoyar la losa de la escalera. Para solventar esa
situación se suele disponer en el fondo de la escalera un muro de carga,
realizado con ladrillos, que tienen la facultad de adaptarse a la altura de
apoyo que precisa la losa de la escalera en cada lugar. Para realizar la
sección de la losa, seguiremos los siguientes pasos:
1º. – Trazaremos una polilínea
por los extremos inferiores de cada peldaño, realizando una delimitación entre
la losa y el material de terminación de cada peldaño. De esta forma
diferenciamos claramente la parte estructural de la parte de formación de
peldaños.
2º. - En la parte de unión de la losa con ese muro de carga,
tenderemos a que la transmisión de esfuerzos evite los empujes laterales,
haciendo que enlacen perpendicularmente. Y para suavizar las formas,
proyectamos una circunferencia tangente a los tres últimos tramos de la polilínea,
siendo el último de ellos horizontal. Y recortando los tramos rectos por encima
de la curva.
3º. – De la línea resultante, haremos un desfase hacia
abajo, de la misma dimensión que el grueso que vaya a tener la losa de la
escalera, en nuestro caso 0,20 m.
4º. – En las proximidades del inicio de la escalera, daremos
un quiebro a la losa, para garantizar una transmisión de cargas perpendicular
al terreno.
5º. – Se proyectarán zapatas en función de los datos del
proyecto y de las características del terreno.
6º. – Se indicará la situación y material del muro de carga
que sustenta el fondo de la losa de escalera. Por encima del enlace entre la
losa y el muro de carga, si no hay otra vuelta de escalera en un nivel
superior, se puede cerrar con un cerramiento no resistente al uso, como en el
resto del proyecto.
7º. – Al inicio de la escalera, se indicará la formación de
los primeros peldaños con ladrillo perforado.
Algunos lectores del blog me han comentado que la sección ahora
explicada no se corresponde exactamente con la planta de escalera resuelta en el artículo de febrero de 2018, al tener la planta
redondeado el fondo de la caja de escalera, para cumplir con la dimensión de
huella máxima expresado en el CTE
en el apartado SUA1.
A continuación, vemos esa parte. Primero disponemos la planta con el fondo
curvado, y el éste, marcamos los puntos que provoca el plano de sección A-B
sobre el tabique curvado y el muro de carga. Nosotros los hemos nombrado con
letras:
 |
| Planta de escalera compensada con fondo de escalera curvado |
El punto A, se corresponde con la tabica 9. Los puntos B y C,
marcan el inicio y fin de la sección del tabique curvado. Los puntos D y E,
determinan la sección del muro de carga que sustenta desde abajo la losa de
escalera. Y los puntos C-D, determinan la parte hueca entre el tabique curvado
y el muro de carga.
 |
| Detalle en planta de los puntos de corte con los cerramientos verticales |
 |
| Detalle en alzado de los puntos de corte con los cerramientos verticales |
