Jornada de difusión del ERASMUS+ EQVET en el IES MIRAYA del MAR

Nuestro proyecto ERASMUS+ está llegando a su fin. Llevamos trabajando con nuestros socios tres años y hemos alcanzado todos los objetivos planteados inicialmente. Durante esta fase final, una de las tareas que tenemos que formalizar es la de dar difusión en la comunidad educativa el trabajo que hemos realizado en EQVET, en concreto entre los ciclos de la familia profesional de Edificación y Obra Civil a la cual pertenecemos.

En ese sentido, el pasado martes realizamos una charla de presentación de resultados de nuestro proyecto en el IES Miraya del Mar de Torre del Mar, en el Ciclo Superior de Proyectos de Edificación. Allí nos recibieron los profesores del ciclo además de Sergio, coordinador de proyectos Erasmus y vicedirector del instituto.

Hay que recordar que en EQVET nos hemos puesto de acuerdo centros educativos de seis países en utilizar las mismas Unidades Didácticas, con Resultados de Aprendizaje y Criterios de Evaluación comunes. Todo ello del perfil de Grado Medio de Albañilería, que en España se denomina de Obras de Interior y Decoración. De esta forma, pueden ser reconocidas las competencias de los alumnos entre aquellos centros docentes que adopten este modelo. Para por ejemplo, realizar las prácticas de empresa (FCT) en otro país.

Cuando este verano termine nuestro proyecto, empezaremos a buscar otro que enriquezca nuestra labor docente como solo lo hacen este tipo de proyectos colaborativos. Os mantendremos informados.

Portada de la Web de EQVET

PARA SABER MAS:

2015- Noviembre - El Dpto. de Edificación estuvo en Kuresaare -Estonia-  CLICA AQUÍ
2016-Abril.- El Dpto. de Edificación estuvo en Nykobing Falster -Dinamarca-, CLICA AQUÍ

2016-Noviembre.- El Dpto. de Edificación estuvo en Hengelo –Holanda-, CLICA AQUÍ
2016-Noviembre.- Centro integrado de FP de Roc van Twente en Hengelo, Holanda-. CLICA AQUÍ
2016- Diciembre.- EQVET Technology Card and Portfolio-. CLICA AQUÍ
2017-Marzo.- El Dpto. de Edificación estuvo en Kaunas -Lituania- Parte I, CLICA AQUÍ
2017-Marzo.- El Dpto. de Edificación estuvo en Kaunas -Lituania- Parte II, CLICA AQUÍ
2017- Octubre.- EQVET se reune en el IES POLITÉCNICO de MÁLAGA, CLICA AQUÍ
2018 - Julio - E´Dpto. de Edificación estuvo en VinKovci -Croacia- CLICA AQUÍ

Jornada de difusión del proyecto EQVET en el IES La Rosaleda, CLICANDO AQUÍ

Jornada de difusión del proyecto EQVET en el IES Carlinda, CLICANDO AQUÍ
Jornada de difusión del proyecto EQVET en el IES Guadalpin, CLICANDO AQUÍ

Seguridad en la construcción - Alejandro Fernández

Seguridad en la construcción - Alejandro Fernández - EQVET PROJECTS

En la siguiente imagen tomada en la exposición de la Fundación Laboral de la Construcción vemos la parte más característica y que más fácilmente se reconoce al ver una obra: la red tipo orca. Es una protección colectiva anti-caídas (más bien no es anti-caídas, sino amortiguadora de posibles caídas de personas y objetos) que se coloca en el perímetro del edificio cuando aún no se pueden colocar vallas de seguridad.

En obras reales suele ser el elemento más usado dentro del apartado de seguridad, como vemos en la siguiente imagen tomada en una obra de la promotora, en Fuengirola. En este caso concreto, tenemos ya un forjado construido, y debido a que éste tiene un alero en todo el perímetro, pueden colocar las redes orca que cubrirán las próximas dos plantas del edificio.

En fases en las que no tenemos vallas de seguridad o que es imposible por la naturaleza de la zona (como puede ser una base de montacargas para grúa torre o un tejado terminado) nos encontramos las líneas de vida. En la siguiente foto tomada en la Fundación Laboral de la Construcción vemos su uso en un montacargas, justo por debajo del forjado superior para que en caso de caída el tirón que le llegue al trabajador sea el mínimo.

En obra lo encontramos también en la fase de montado de los encofrados de forjados y los propios forjados, como podemos ver en la siguiente imagen de la obra anterior. En este caso la línea de vida está anclada a la estructura terminada inferior mientras se realizan los encofrados de esa planta.

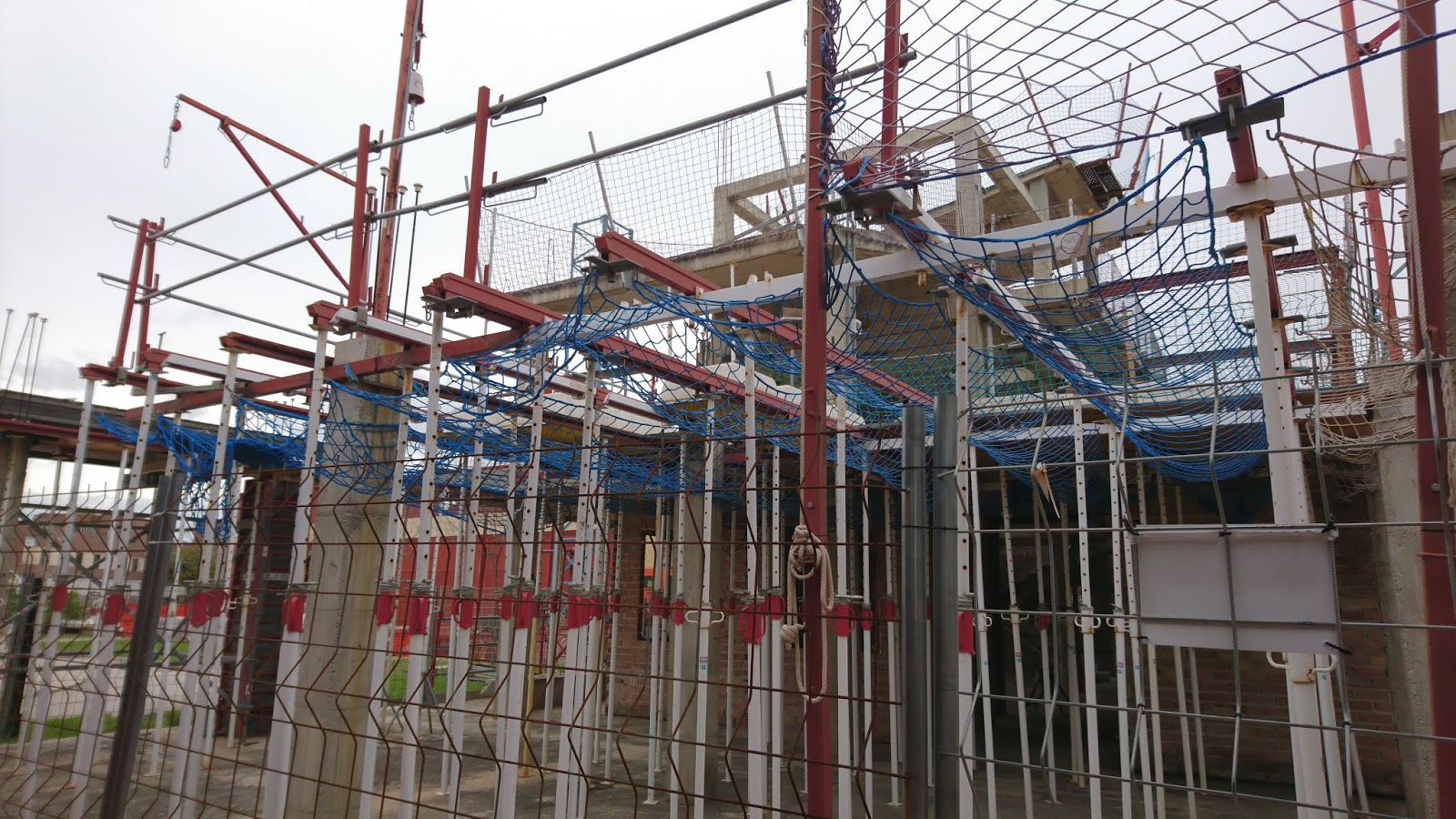

Bajo los encofrados de los forjados es necesario poner una red anclada a los puntales, justo debajo de las sopandas, para que en caso de que el tablón se desmonte y caiga algún trabajador u objeto, no caiga al nivel inferior. En la siguiente foto tomada en la FLC vemos la red (azul) que va en la estructura provisional del encofrado.

En la obra anterior vemos que ya han montado las sopandas del encofrado de la planta segunda, y con ello las redes bajo el encofrado (en verde). Como el forjado de planta primera está terminado, ya no tiene las redes bajo encofrado y solo quedan puntales provisionales.

María F. Márquez Checa. Medidas de Seguridad y Salud en la obra

OBRA NUEVA DE CASA UNIFAMILIAR

Foto realizada el 16/03/18

Foto realizada el 16/03/18

La altura del vallado debe ser de 0,90m como mínimo, con protección superior, intermedia y rodapié.

Foto realizada el 16/03/18

Tapado del hueco horizontal mal ejecutado. Hay que proteger cuidadosamente lo huecos en forjados para evitar caídas, para ello podrían hacerse uso de tablones de madera (bien colocados), mallas e incluso un vallado común.

Realizado por María F. Márquez Checa, S21PE

Proyectos de Edificación

Javier Jiménez Ruiz Medidas de seguridad y salud en la obra

REVISIÓN DE SEGURIDADEn las siguientes fotografías encontraremos distintos ejemplos de protecciones colectivas, así como si están siendo usadas correctamente o si tienen algún tipo de fallo.La primera fotografía sita en avenida Andalucía, 7, 29002 y se trata de un edificio, el cual tiene colocados andamios a sus lados para la reforma de la fachada.

Fotografía tomada el 10/04/2018

En la fotografía podemos observar cómo el andamio está debidamente colocado, en toda la superficie de la fachada del edificio y protegido con unas redes, pasamanos, barandal y rodapié, así como una escalera integrada en el andamio.

La siguiente foto sita en Calle Callejones del perchel:

Fotografía tomada el 10/04/2018

En ella se aprecia un sistema de protección por redes, andamiaje y marquesina que, a primera vista, parecen estar correctamente colocadas.

Las últimas fotografías sitan en Paseo de los Tilos, Pje. Rivas, 4.

En ella hay un edificio en plena construcción, en fase de estructura.

Fotografías tomada el 10/04/2018

Podemos observar dos perspectivas distintas de la obra:

En la primera vemos un sistema de redes y barandillas que parecen estar correctamente colocadas, pero las redes horca de la parte superior derecha no están.

En la segunda fotografía se pueden ver estos sistemas de protección colectiva antes mencionados colocados de manera correcta, además de un sistema de soporte del forjado conformado por perfiles de madera y estructura metálica.

Realizado por: Javier Jiménez Ruiz
